簡單介紹
系列: RZS系列
分類: 瀝青混合料攪拌站
聯系信息: RTZK2003@runtian-global.com
PRODUCT
產品參數
| 參數名稱 | 單位 | RZS80 | RZS130 | RZS160 | RZS200 |
| 額定生產率 | t/h | 80 | 130 | 160 | 200 |
| 再生料計量精度 | % | ±0.3 | ±0.3 | ±0.3 | ±0.3 |
| 裝機功率 | kW | 195 | 246 | 281 | 310 |
| 燃油消耗（重油） | kg/t | 6 | 6 | 6 | 6 |
| 燃?xì)庀模ㄌ烊粴猓?/td> | ㎥/t | 7 | 7 | 7 | 7 |
| 再生滾筒直徑尺寸 | m | 2.0x9 | 2.2x11 | 2.5x13 | 2.5x15 |
| 再生熱料倉倉容 | ㎥ | 6 | 7 | 10 | 12 |
| 再生煙氣處理 | / | 二次燃燒 | 二次燃燒 | 二次燃燒 | 二次燃燒 |
產品介紹
| 產品概述 |
| 瀝青路面的翻修及養護產生了大量的瀝青銑刨料，為響應資源回收再利用，熱再生攪拌設備應運而生，通過先對銑刨料加熱后再與新瀝青混合料進行充分拌合重復利用。RZS系列為廠拌熱再生形式，可采用順流式或逆流式加熱，可實現再生料大添加比例，設備廣泛應用于周邊瀝青路面工程、市政道路工程，特別是中下面層瀝青混合料的生產。 |
| 產品特點 |
| 獨特的滾筒葉片設計，防止再生料粘料效果好。 |
| 再生料加熱采用熱輻射+熱交換組合式加熱，熱效率高。 |
| 大直徑長滾筒結構，可實現再生料大比例添加。 |
| 多點安全檢測+聯動控制，快速風門關閉防護裝置+白動斷火功能，安全可靠。 |
| 再生料卸料全程采用導熱油加熱保溫，防粘效果好。 |
| 主樓全密封負壓設計，無粉塵外溢，再生煙氣采用二次燃燒，環保排放。 |
| 熱再生主要功能模塊介紹 | |

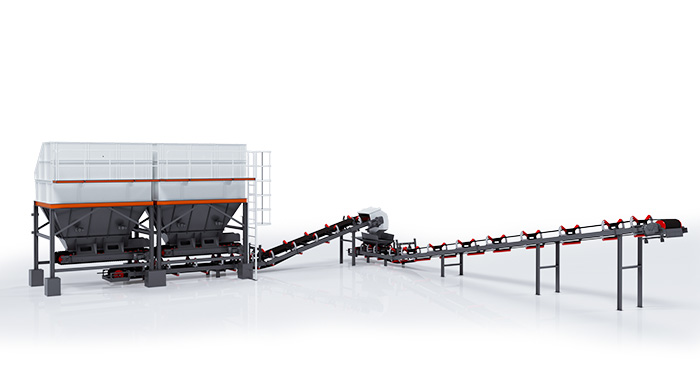

| 冷料系統 單倉容積12m3，采用內振式結構，振動幅度大，保證卸料流暢。 給料皮帶機采用變頻+門開度控制給料，保證初級配的穩定。 配有缺料報警裝置。 冷料倉頂部配有格柵裝置，剔除大塊物料。 |
 |

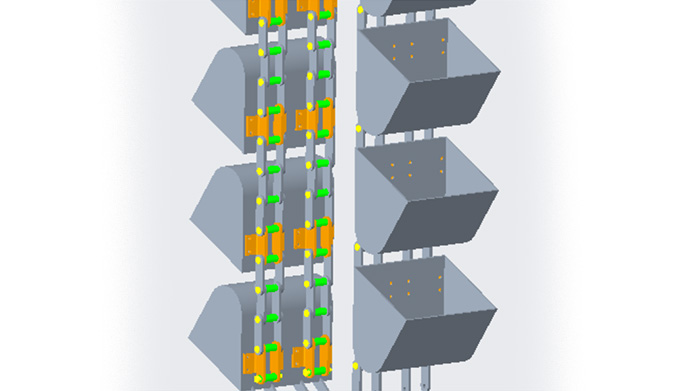

| 提升系統 板鏈?zhǔn)教嵘龣C(jī)，板鏈不易拉伸，使用穩定可靠。 減速電機直聯驅動，設有防逆轉裝置。 提升機溜道內設有耐磨板結構，提高耐磨性能。 |
 |

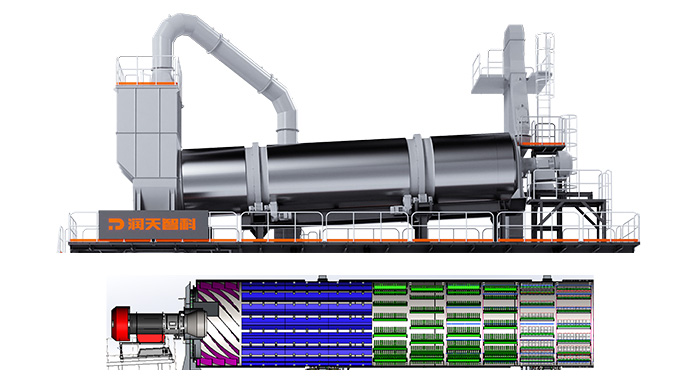

| 再生干燥滾筒 滾筒加熱方式采用火焰輻射熱和煙氣熱交換組合方式進行加熱，充分利用熱量，降低燃油成本。 滾簡采用專利防粘技術，內部葉片獨特布置，采用把式結構+擺動鏈條+錯落布置+長滾筒結構，保證再生滾簡形成良好料簾，提高熱效率。擺動鏈條防止再生料黏附。 減速電機直聯驅動，驅動高效。 出料端設有紅外線測溫裝置。 |
 |

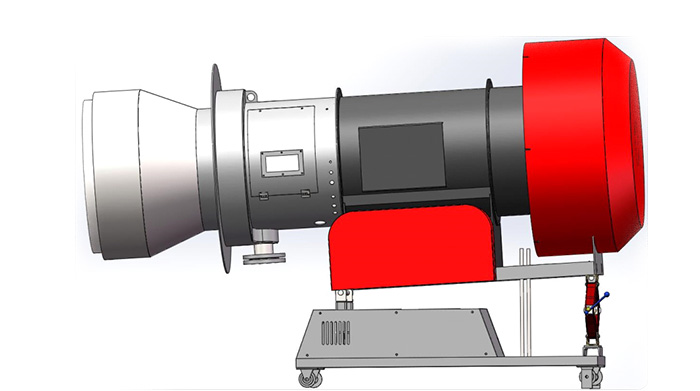

| 燃燒器 燃燒器調節范圍廣，可適應各種復雜工況。 三級霧化技術，燃油霧化成微米級別，燃燒充分。 大功率預加熱裝置，燃油溫度穩定。 具有遠程故障診斷功能，及時服務，保證生產可靠性。 智能軸流型低壓霧化燃燒器，采用雙變頻調節技術，配風量、配油量自動可調，保證合理風油比，燃燒充分，額定工況下油耗僅為6kg/t (成品料)。 |
 |

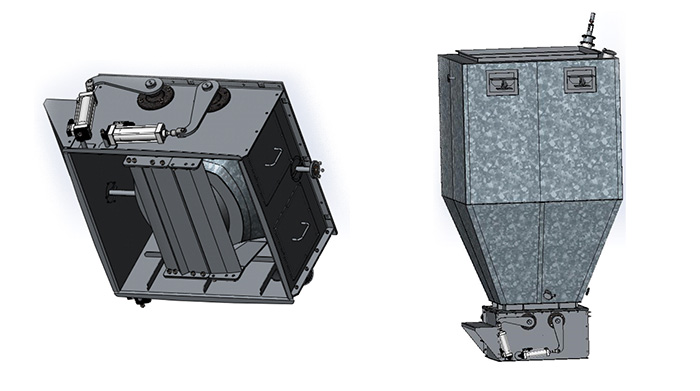

| 再生熱料倉 熱料倉采用大倉容的結構，大角度倉壁，倉壁設有導熱油加熱裝置，保證再生料卸料流暢，不黏附。 熱料倉采用大小門結構，具有粗精稱功能。 |
 |

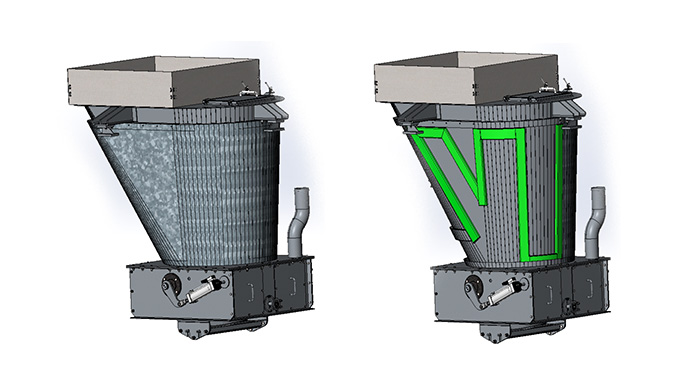

| 再生計量倉、溜槽 計量倉采用3點壓式稱量模塊，計量精確穩定。倉壁設有導熱油加熱裝置。倉內設有耐磨板，保證耐磨性能。 再生溜槽采用大截面，大傾角結構。配有導熱油加熱保溫，溜槽內設有耐磨板結構，保證耐磨性。 |
 |

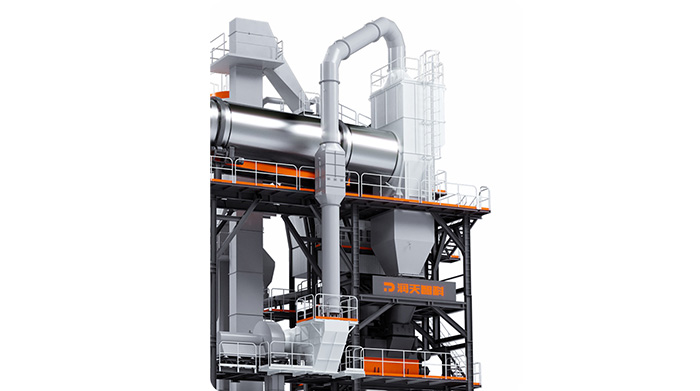

| 再生煙氣處理 再生煙氣采用進原生滾筒二次燃燒處理，環保節能。 引風機葉片采用防粘處理，不易黏附。 出料箱體采用大截面結構，具有沉降細顆粒作用。 |
 |
| 環保模塊介紹 |
| 1 獨立裝車區藍煙、粉塵處理裝置 |
| 2 溢料區粉塵處理裝置 |
| 3 主樓外包封(獨立H型鋼柱) |
| 4 主樓負壓抽塵裝置 |
| 5 粉罐頂部除塵器 |
| 6 雙軸廢粉集中加濕裝置 |
| 7 引風機變頻節能降噪裝置 |
| 8 罐區異味處理裝置 |
| 9冷料倉揚塵處理裝置 |
| 裝車區藍煙及粉塵處理裝置 設有密閉的通道，瀝青煙采用洗滌塔+高壓靜電吸附+二級吸附+風機+煙囪的工藝流程進行吸附處理，保證排放潔凈的煙氣。卸生產后的余料時，采用主除塵系統進行負壓抽塵處理。 |
| 罐區異味處理裝置 產生的瀝青煙及異味，經煙氣管路集中收集，采用冷凝處理方式進行冷卻降溫，冷凝后的煙氣再集中引至裝車區瀝青煙氣處理單元進行吸附處理。/td> |
